[文章導讀] FT-NMT03納米力學測試系統可以配合SEM/FIB原位精確直接地測量納米纖維的力學特性。
納米纖維已經展現出各種有趣的特性，除了高比表面積-體積比，納米纖維相比于塊狀材料，沿主軸方向有更卓越的力學特性。因此納米纖維在復合材料、纖維、支架（組織工程學）、藥物輸送、創傷敷料或紡織業等領域是一種非常有應用前景的材料。納米纖維機械性能（剛度、彈性變形范圍、極限強度、韌性）的定量表征對理解其在目標應用中的性能非常重要，而測量這些參數需要高度專業畫的儀器，必須具備以下功能：以亞納米的分辨率測量非常小的變形；在測量的時間量程（例如100 s）內在納米級的位移下保持高度穩定的測量系統；以亞納米分辨率測量微小力；處理（撿取-放置）納米纖維并將其放置在機械測試儀器上。
FT-NMT03納米力學測試（點擊了解詳情）系統可以配合SEM/FIB原位精確直接地測量納米纖維的力學特性。微力傳感器加載微力，納米力學測試結合高分辨位置編碼器可以對納米纖維進行拉伸、循環、蠕變、斷裂等形變測試。
力-形變（應力-應變）曲線可以定量的表征納米纖維的材料特性。此外，納米力學測試結合樣品架電連接，可以定量表征電-機械性質。
位置穩定性
納米力學測試對于納米纖維的精確拉伸測試，納米力學測試系統的位移是測試不穩定性的主要來源。圖2展示了FT-NMT03納米力學測試系統位移的統計學評價，從中可以找到每一個測試間隔內位移導致的不確定性，例如100s內為450pm，意思是65%（或95%）的概率，納米力學測試系統在100s的時間間隔內的位移穩定性小于±450pm（或±900pm）。
樣品制備
納米力學測試納米纖維的拉伸測試前需要復雜的樣品制備過程，因此FT-NMT03納米力學測試具備微納操作的功能，納米力學測試利用力傳感微鑷或者微力傳感器可以對單根納米纖維進行五個自由度的拾取-放置操作（閉環）。可以使用聚焦離子束（FIB）沉積或電子束誘導沉積（EBID）對樣品進行固定。納米力學測試這種結合了電-機械測量和納米加工的技術為大多數納米力學測試應用提供了完美的解決方案。
SEM/FIB集成
得益于FT-NMT03納米力學測試系統的緊湊尺寸（71×100×35mm），該系統可以與市面上絕大多數的全尺寸SEM/FIB結合使用，在樣品臺上安裝和拆卸該系統十分簡便，僅需幾分鐘。
此外，由于FT-NMT03納米力學測試的獨特設計（無基座、開放式），納米力學測試體系統可以和電子背向散射衍射儀（EBSD）和掃描透射電子顯微鏡（STEM）技術兼容。
應用舉例：納米纖維拉伸測試

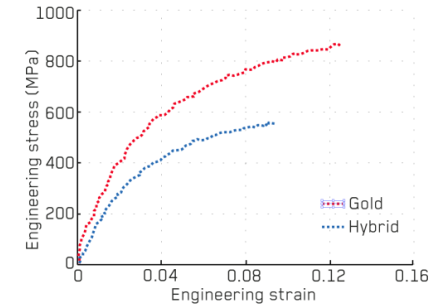

納米力學測試單軸拉伸測試是納米纖維定量力學分析最常見的方法。用Pt-EBID將納米纖維兩端分別固定在FT-S微力傳感探針和樣品架上，拉伸直至斷裂。從應力-應變曲線計算得到混合納米纖維的平均屈服/極限拉伸強度為375MPa/706Mpa，金納米纖維的平均屈服/極限拉伸強度為451MPa/741Mpa。
應用舉例：金屬玻璃納米線的熱機械蠕變測試
金屬玻璃由于其獨特的力學性能，如高彈性極限和高斷裂韌性，而受到越來越多的關注。而且，其寬的過冷液態區間開啟了超塑成形的材料加工工藝。因此定量研究金屬玻璃的熱機械行為是至關重要的。右圖顯示了針對金屬玻璃超塑性性能的研究。金屬玻璃納米線通過Pt基電子束沉積方法固定在FT-S微力傳感探針和樣品臺之間。在進行蠕變測試時（施加固定拉伸力來測量樣品的形變量），納米力學測試采用對納米線通電加熱來控制納米線溫度。這樣可測試納米線在不同溫度下的熱機械蠕變性能。
結論：
對單根納米纖維進行各種機械性能的定量測試需要通用性極高的儀器。這類設備必須能進行納米機器人制樣和力學測試。并且由于納米纖維軸向形變（延長）小，高位移分辨率和優異的位置穩定性（位置漂移小）對于精確絕對測量是至關重要的。
本篇關于納米力學測試的文章出自北京歐倍爾，轉載請注明出處。
